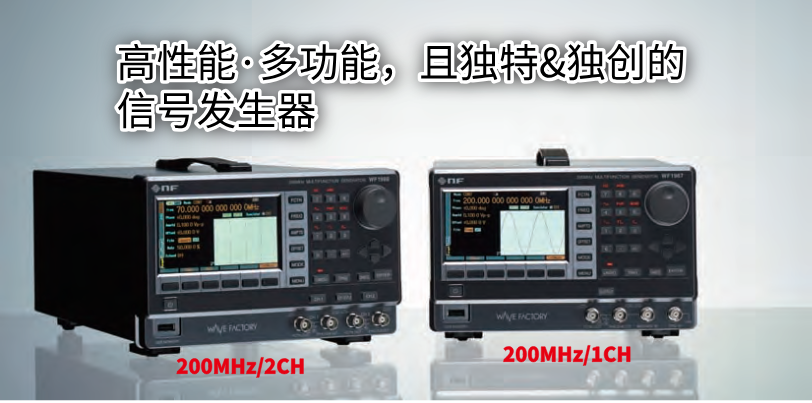

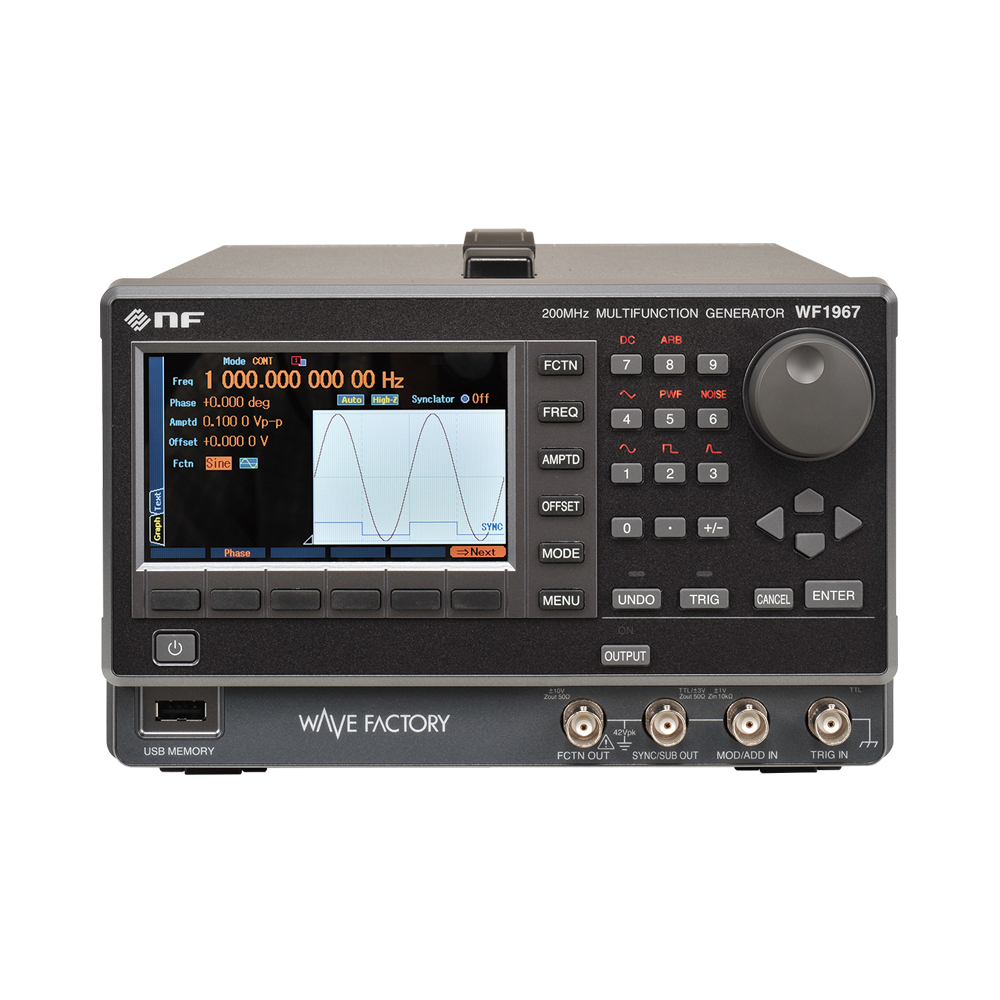

高性能·多功能，且独特&独创的信号发生器。

■0.01μHz〜最高200MHz,  分辨精度0.01μHz

■16-bit, 20 Vp-p/开放式         ■低失真< 0.04%,

■输入输出浮接                         ■低抖动 85ps rms 以下

■参数可变波形                         ■脉冲边缘可变函数

■任意波形: 最大 420MS/s、4Mi字（Mi：2²⁰=1,048,576 ）

■最高200MHz、高精确度/高分辨率

正弦波输出为0.01μHz～最高200MHz，方波及脉冲波输出为0.01μHz～70MHz，覆盖的带域宽广。频率精确度为±（设定的3ppm＋6pHz），可设定0.01μHz（50MHz以下）的高分辨率。

■振幅分辨率 16位

独特的回路结构，实现了100MHz级别的信号发生器所没有的16bit振幅分辨率。正弦波、方波、任意波……在所有的波形中，均可获得低失真信号。

■振幅设定：最大20Vp-p/开放

最大输出电压，110MHz以下时为20Vp-p。最小设定分辨率为0.1mVp-p，也可设定0Vp-p。通过自动量程切换功能，在全输出电压范围内总能选择最佳的输出电压量程。可减弱因设定电平所导致的振幅设定精确度的降低，总能获得高精度的振幅设定。另外，量程切换导致振幅不连续时，也可选择Range Hold。

■低抖动  < 85 ps rms

抖动为85ps rms以下（typ. 100Hz以上），与传统产品相比大幅度降低了抖动程度，可稳定输出方波。

另外，触发抖动也降低到了0.2ns rms以下（typ.）。

方波5MHz、1Vp-p、偏置0V

通过示波器观测波形的上升

X轴：2.5ns/div    Y轴：200mV/div      取样速率20GS/s

■低失真  < 0.04%

作为信号发生器，实现了高谐波失真率（TDH）0.04%以下（保证值）的低失真正弦波输出。

■丰富的输出波形

除了正弦波、方波（占空比可变）、脉冲波（脉冲宽度、占空比、上升/下降沿时间可变）、锯齿波（对称性可变）、噪声（高斯分布）、DC之外，还将广泛应用在各个领域的25种波形作为“参数可变波形”装配在仪器之中。

此外，用户自定义的任意波长为最大1Mi字，可以轻易的通过主机或附件任意波制作软件进行制作。

※ Mi表示2=1048576。(IEC 60027-2/ IEEE 1541-2002）

■多种振荡模式

振荡模式配备了连续、扫描（频率、相位、振幅、DC偏置、占空比）、突发（自动突发、触发突发、门控、触发门控）、序列、内调制/外调制（FM、FSK、PM、PSK、AM、DC偏置调制、PWM）。可在各种模式下进行多种设定，支持各种试验信号的输出及高效完成复杂测试。

■序列功能

配备可使波形、频率、振幅、DC偏置、相位、方波占空比依次变化，且同时进行输出的序列功能。可通过主机或附件软件进行编程。

■浮地

波形输出信号地线与机壳绝缘，可各自与不同电位的装置连接。由此，也可降低接地回路引起的杂波。2通道模型通道之间也绝缘。

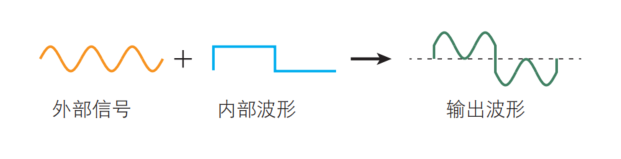

■外部加法运算输入

可将外部信号和内部产生的波形进行运算后输出。输入频率为DC～100MHz。
