宽带电流增幅器

宽带电流增幅器

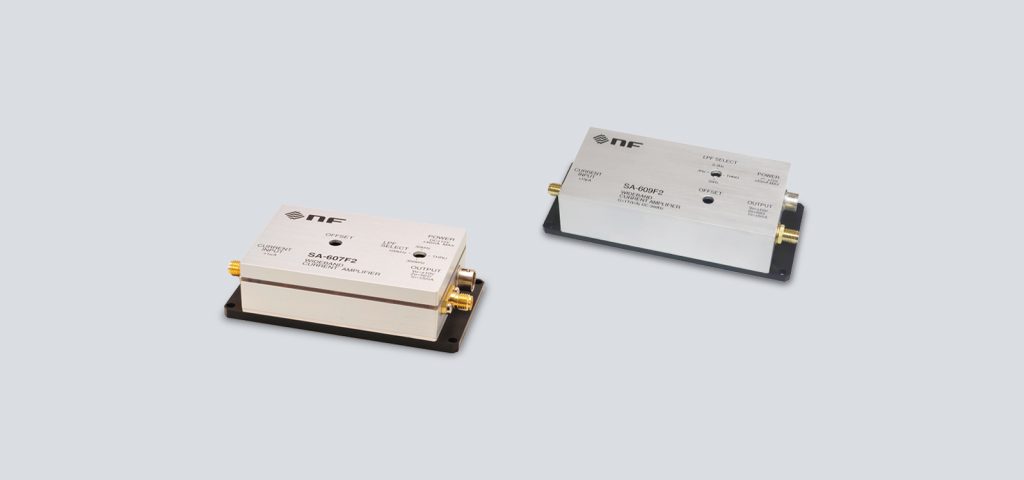

SA-600 系列，实现了以往增幅器不能达到的高利得和宽带。
产品阵容包括6种不同的高利得和宽带型号。
作为电流输出感应器，分析器及测试仪等的head amp来使用，可以发挥讯号处理的强大能力。

￥ 0.00
0.00

商品描述

SA-600 系列，实现了以往增幅器不能达到的高利得和宽带。
产品阵容包括6种不同的高利得和宽带型号。
作为电流输出感应器，分析器及测试仪等的head amp来使用，可以发挥讯号处理的强大能力。

SA-600 系列，实现了以往增幅器不能达到的高利得和宽带。
产品阵容包括6种不同的高利得和宽带型号。
作为电流输出感应器，分析器及测试仪等的head amp来使用，可以发挥讯号处理的强大能力。



#

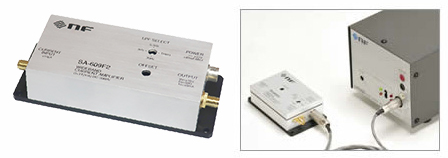

                                                                     与低噪音直流电源（另购）连接概念图。



型号增益(V/A)频率特性输入换算噪声电流密度*
SA-604F2
10 MDC ∼ 500 kHz45 fA/√Hz
SA-605F2
100 M
DC ∼ 250 kHz15 fA/√Hz
SA-606F2
1 GDC ∼ 100 kHz6 fA/√Hz
SA-607F2
10 GDC ∼ 20 kHz2.5 fA/√Hz
SA-608F2
100 GDC ∼ 2 kHz0.6 fA/√Hz
SA-609F2
新产品
1 TDC ∼ 300 Hz0.4 fA/√Hz

* typ.



应用
# 光电倍增管、光电晶体管等光电素子
# 加速器的束强监测器
#
# 扫描隧道显微镜
# 电离检测器
#
# 其它电流输出感应器的讯号增幅




在最高10G(V/A)增益的同时也达到宽频


产品阵容中包括10M/100M/1G/10G/100G/1T (V/A) 6种。
基于高增益并实现宽带的电流增幅器
增益(V/A)频率
10 MDC ∼ 500 kHz
100 MDC ∼ 250 kHz
1 GDC ∼ 100 kHz
10 GDC ∼ 20 kHz
100 GDC ∼ 2 kHz
1 TDC ∼ 300 Hz

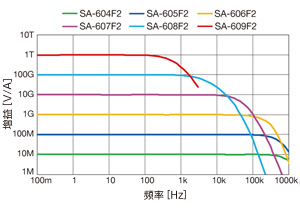

增益-频率特性
#



#
#

※Cs：输入-GND间容量


针对感应器·连线容量稳定


针对感应器及连线的输入附加容量，状态稳定，没有发振的担心。

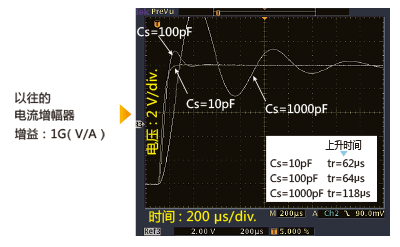

针对脉冲响应，不会产生过载及振铃现象。

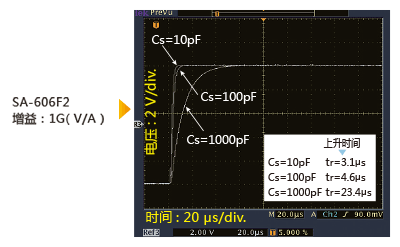

脉冲响应特性
#

#

※Cs：输入-GND间容量





低杂音


在拥有高增益·宽带的同时，也实现fA（10-15）低杂音。
输入输出由拥有优秀遮挡特性的SMA接口对应。


#



LPF 输出装备


依据对低通滤波器（LPF）的选择，高频杂音可以得到减低。


#
SA-604F2 (10M V/A)

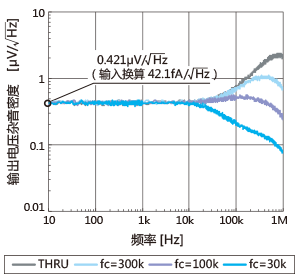

右侧图表为对SA-604F2的LPF进行更换，输出电压噪音的测试实例。

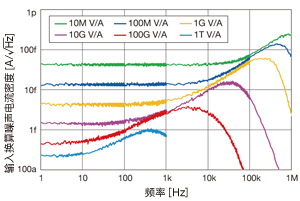

输出电压杂音密度-频率特性
#




型名SA-604F2SA-605F2SA-606F2SA-607F2SA-608F2SA-609F2
NEW
利得(V/A)10M100M1G10G100G1T
周波数特性DC～500kHzDC～50kHzDC～100kHzDC～20kHzDC～2kHzDC～300Hz


附件
• 使用说明书1
• SMA开放插头1
• BNC-SMA转换器2


周边设备: 低噪音直流电源


发挥SA-600 系列的最高性能的必须道具



  低噪音直流电源 LP5393
#
#

#  输出噪音电压: 低于10 μVrms (typ.)
     (10 Hz ～ 20 MHz 频率范围)
#
#  出力电压安定度: ±20 ppm/°C (typ.)
#
#  输出电压: ±12 V ～ ±15 V
#
#  输出电流: 0.1 A max.





 低噪音直流电源 LP5394
#
#

#  输出噪音电压: 低于10 μVrms(typ.)
     (10 Hz ～ 20 MHz 频率范围)
#
#  出力电压安定度: ±10 ppm/°C (typ.)
#
#  输出电压: 0 ～ ±15 V
#
#  输出电流: 0.1 A max.
#
#  电压可设定量程: 3 V, 5 V, 10 V or 15 V F.S.
#
#  通过10回转电位器，可精密调整输出电压
